MVM AM/BM

Mis à jour le 23 décembre 2015



am_650

MVM AM/BM

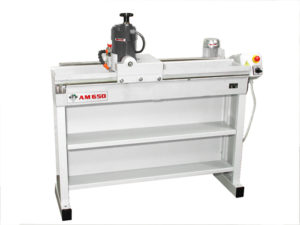

Affûteuse BM 6.5/8.5 avec meule ø 127 mm.
Longueur d’affûtage mm 650 ou 850, avec plateau mécanique porte-couteaux pivotant de 0° à 90° cales étagées de 3 mm à 39° et outils de fixations.
Tête porte-meule de 1,5 kW (2 cv), 3 phases, 2 poles, 400 Volts, 50 Hz.
Moteur de 0,25 kW (0,33 cv) pour l’avance automatique du chariot et l’arrosage des couteaux.
Filtre magnétique statique pour retenir les particules de métal enlevées du couteau.
Approche manuelle de la meule avec réglage de 0 à 0,05 mm et programmation de la descente totale.
Tête porte-meule inclinable de 0° à 20° en sens longitudinale et mise en marche directe des moteurs par interrupteurs protégés.





> Télécharger la documentation des affûteuses AM/BM

Equipements

  • moteur meule KW 1,5 (HP 2)
  • plateau mécanique pivotant de 0° à 90°
  • meule boisseau ø 127 mm
  • déplacement automatique du chariot
  • descente automatique de la meule
  • machine sous arrosage
  • cales étagées Ep. 3 mm pour l’affûtage de 4 fers de raboteuse superposés
  • installation électrique aux Normes CE

Descriptif détaillé

L’affûteuse est constituée d’un bac contenant la table porte-couteaux, d’un chariot, d’une tête porte-meule, d’un moteur pour l’avance automatique du chariot avec pompe indépendante et d’un filtre de l’eau magnétique. Le bac est en fonte et le chariot avance sur guidages intégrales, recouverts de bandes en acier : dans le bâti il y a la table porte-couteaux avec le set pour affûter 4 couteaux superposés (2 cales de 3 mm d’épaisseur à 39°) et les outils de serrage.
Liquide de réfrigérant et le filtre magnétique de l’eau.
Le chariot en fonte se déplace sur des roulements étanches et constitue la base de support pour le groupe porte-meule.
La tête porte-meule dispose d’un moteur à 2 pôles, système de descente de la meule AUTOMATIQUE, meule boisseau cylindrique en céramique et système de réglage en sens longitudinale pour obtenir un affûtage concave.
Le groupe d’avance du chariot est constitué d’un réducteur et d’une chaîne d’entraînement avec systèmes de sécurité.
La pompe a un débit de 40 lt/min.
La machine est livrée avec : huile émulsionnable, set de clés de service, livret d’instruction et des pièces détachées et un livret pour le choix des meules à utiliser selon le matériel à affûter.

Caractéristiques

Affûteuse de couteaux modèle BM 6.5/8.5 avec meule ø 127 mm. Longueur d’affûtage mm 650 ou 850, avec plateau mécanique porte-couteaux pivotant de 0° à 90°
Cales étagées de 3 mm à 39° et outils de fixations.
Tête porte-meule de 1,5 kW (2 cv), 3 phases, 2 pôles, 400 Volts, 50 Hz.
Moteur de 0,25 kW (0,33 cv) pour l’avance automatique du chariot et l’arrosage des couteaux.
Filtre magnétique statique pour retenir les particules de métal enlevées du couteau.
Approche manuelle de la meule avec réglage de 0 à 0,05 mm et programmation de la descente totale.
Tête porte-meule inclinable de 0° à 20° en sens longitudinale et mise en marche directe des moteurs par interrupteurs protégés.
Couleur de la machine : gris, RAL 7035
