MVM PX

Mis à jour le 25 décembre 2015

px_affuteuse

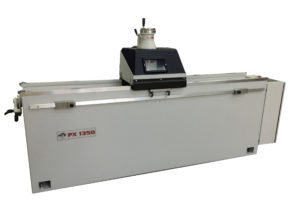

MVM PX

Longueur d’affûtage de 1.000 mm, ou 1350 avec porte-couteaux pivotant de 0° à 90°, cales étagées et outils de serrage pour l’affûtage de 4 couteaux de raboteuse superposés. Le moteur meule est de 3 CV, elle a un moto réducteur pour la translation du chariot de 0,15 CV à vitesse fixe, inversion électromécanique du sens d’avance du chariot avec possibilité de réglage de la course du chariot, descente meule automatique contrôlée par un potentiomètre et réglage de la descente totale de la meule, tête réglable de 0° à 3° dans le sens longitudinale. Le bac de l’eau est équipé d’une pompe électrique avec tuyau flexible, un robinet et 2 diffuseurs réglables pour l’arrosage des pièces à usiner.

> Télécharger la documentation de l’affûteuse PX

Equipements

  • Moteur meule 2,2 KW (3 CV)
  • Plateau mécanique mm 1.000 x 117 pivotant de 0° à 90°
  • Meule boisseau de  ø 150 mm
  • Descente meule automatique contrôlée par un potentiomètre
  • Dispositif d’arrosage par 2 diffuseurs externes avec bac de récupération
  • Butées mécaniques pour déterminer la course du chariot
  • Equipement électrique aux normes EN 60 204-1
  • Normes CEE 89/392
  • Couleur de la machine : gris RAL 7035

Descriptif détaillé

BATI
Le bâti est en acier mécano soudé normalisé et nervuré pour conférer rigidité à la structure.
Il dispose de guidages intégrales au bâti et recouvert de bandes en acier trempé. A l’intérieur se trouve la table porte-couteaux pivotant de 0° à 90° équipée de 2 cales étagées et 4 outils de serrage pour l’affûtage de 4 couteaux superposés. Bac équipé d’électropompe qui, par un tuyau flexible, envoie le liquide réfrigérant sur la pièce à usiner. Le débit est réglable par un robinet.

GROUPE CHARIOT
La structure est complètement normalisée afin d’enlever les tensions causées par les soudures. Le chariot se déplace sur 4 roulements réglables, de haute précision. Un réducteur actionné par un moteur triphasé entraine le chariot par une courroie trapézoïdal.

GROUPE TETE PORTE-MEULE
La tête porte-meule est extrêmement solide et compacte, dispose d’un moteur à 2 pôles, un système
de descente de la meule soit manuelle ou automatique. Une meule boisseau en céramique inclinable.
Une technique particulière de préparation des surfaces et l’emploie de vernis à haute résistance chimique et mécanique confèrent à la machine une résistance élevée contre les effets de corrosion des liquides réfrigérants synthétiques.
La machine est équipée de clés de service, huile émulsionnable, de 3 livrets, 1 d’instruction et 1pour les pièces détachées et un livret pour le choix des meules à utiliser selon la pièce à usiner.

Caractéristiques

Longueur d’affûtage de 1.000 mm, ou 1350 avec porte-couteaux pivotant de 0° à 90°, cales étagées et outils de serrage pour l’affûtage de 4 couteaux de raboteuse superposés. Le moteur meule est de 3 CV, elle a un moto réducteur pour la translation du chariot de 0,15 CV à vitesse fixe, inversion électromécanique du sens d’avance du chariot avec possibilité de réglage de la course du chariot, descente meule automatique contrôlée par un potentiomètre et réglage de la descente totale de la meule, tête réglable de 0° à 3° dans le sens longitudinale. Le bac de l’eau est équipé d’une pompe électrique avec tuyau flexible, un robinet et 2 diffuseurs réglables pour l’arrosage des pièces à usiner.

Accessoires du demande

  • Plateau magnétique pour PX1000
  • Moteur meule de 3,6 kW (5 CV) (pas possible sur les moteurs monophasés)
  • Variateur de vitesse du chariot de 2 à 20 m/min
  • Barre de 1 m pour l’alignement des couteaux par le tranchant (seulement avec plateau magnétique)
  • Barre de 1 350 pour l’alignement des couteaux par le tranchant (seulement avec plateau magnétique)
  • Cale étagée 2.5×39° L =50mm (la paire)
  • Cale étagée 3×39° L =50mm (la paire)
  • Dispositif escamotable d’alignement couteaux par le tranchant (seulement avec plateau magnétique)
  • Couronne porte-segments
  • Filtre magnétique statique
  • Butée déportée pour couteaux plus large de 140 mm
  • Protection des guidages par soufflets
  • Epurateur magnétique à disques
  • Epurateur à papier avance manuelle
  • Epurateur à papier avance automatique
  • Palette PX 1000
  • Palette PX 1350
  • Caisse à claire voie pour PX 1000

> Contactez-nous pour demander un devis
