BM 400

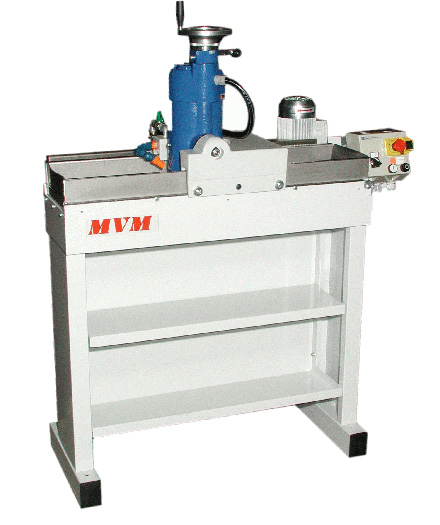

bm_400_atn

Pour la rectification des plaquettes carbure.
Machine sous arrosage.
Moteur de meule 1,5 Kw.
Vitesse de rotation de la meule 2800tr/mn.
Meute boisseau de diamètre 127mm.
Vitesse de déplacement du chariot 3 m/mn.
Entrainement du chariot par courroie
Course du chariot réglable 200 mm ou 400 mm.
Passage entre plateau et meule 25 mm.

> Télécharger la documentation de l’affûteuse BM 400

Equipements

  • moteur de la meule 1,5 kW (HP 2)
  • interrupteur de réduction de la course
  • plateau mécanique fixe longueur 400 mm
  • translation du chariot à vitesse fixe (3 m/min)

Descriptif détaillé

L’affûteuse est constituée d’un bac, d’un chariot, d’une tête porte-meule, d’un moteur pour l’avance automatique du chariot avec une pompe pour le liquide de refroidissement.

Bac et chariot en fonte. Le chariot avance sur guidage intégral recouvert de bandes en acier. Le chariot coulissant sur des paliers étanches constitue la base de soutien du groupe de la tête de la meule. Le groupe d’avance du chariot est constitué par un réducteur et une chaîne d’entraînement avec les dispositifs de sécurité correspondants.

La tête porte-meule dispose d’un moteur à 2 pôles et d’un système de descente de la meule automatique.

Le débit de la pompe est de 40 l/min.

Finitions : peinture à très grande résistance chimique et mécanique.

La machine est fournie avec :

  • livret d’instructions,
  • brochure pour le choix des meules,
  • échantillon d’huile émulsionnable.

Caractéristiques

Rectifieuse de plaquettes modèle BM400 à meule diamantée diamètre 125mm (non-fournie), longueur d’affûtage 400 mm. Le plateau mécanique fixe de l’affûteuse BM 400 acceuille un plateau magnétique à champ ouvert pour inserts en carbure d’une longueur de 200 ou 400 mm.

Motoréducteur 0,25 kW /HP 0,33 pour la translation automatique du chariot. Descente automatique de la meule à réglage millésimal et programmation de la rectification totale.

Tête de meule inclinable sur un côté et démarrage direct des moteurs par l’intermédiaire d’interrupteurs protégés.

L’équipement de la machine est conforme aux normes CEE 89/392.

Couleur : gris RAL 7035

> Contactez-nous pour demander un devis
